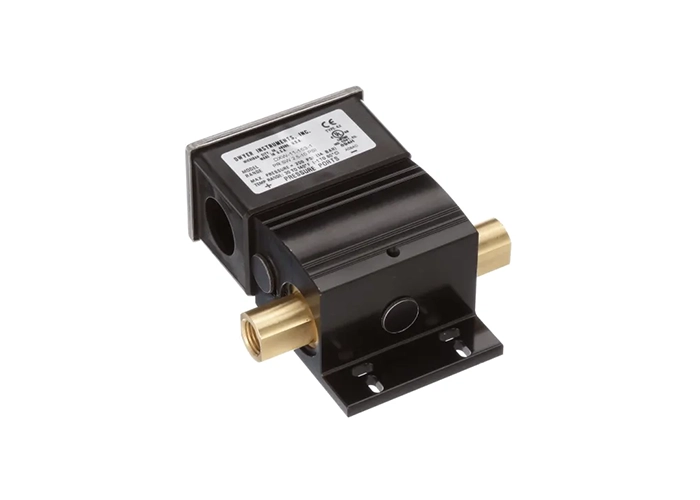

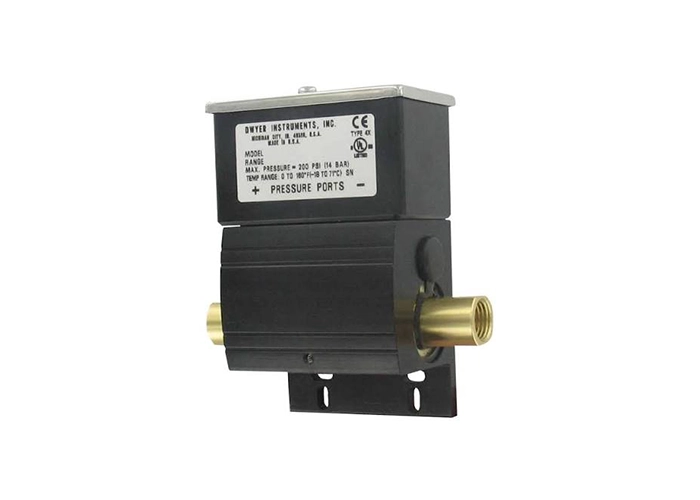

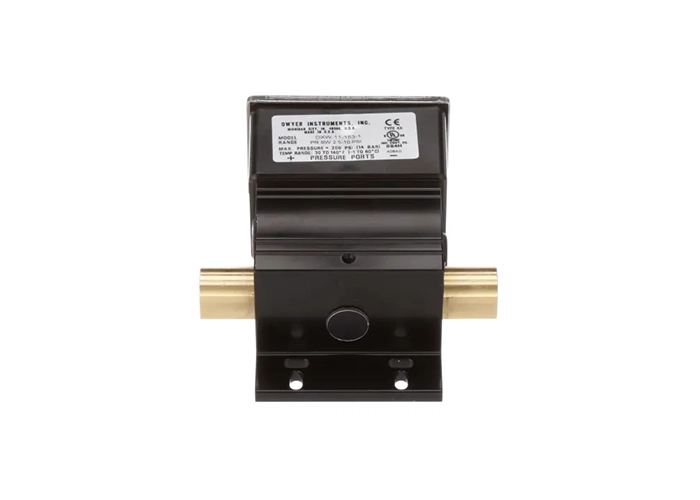

Interruptor de Presión Diferencial DXW-11-153-1

Descripción del producto

El Interruptor de Presión Diferencial Dwyer DXW-11-153-1 pertenece a la Serie DX y está diseñado para monitorear la diferencia de presión entre dos puntos en sistemas que trabajan con gases compatibles y líquidos a base de agua. Su salida mediante contacto SPDT permite activar alarmas, bombas, ventiladores o sistemas de control cuando se alcanza el punto de ajuste establecido.

Este modelo incorpora una carcasa con protección IP65 (UL Tipo 4X), ideal para ambientes húmedos, polvorientos o con lavado frecuente. Además, cuenta con ajuste externo del punto de disparo, bloque de terminales removible para facilitar la instalación y una presión estática máxima de 200 psig, lo que garantiza un funcionamiento seguro y confiable en aplicaciones industriales y HVAC.

Gracias a sus materiales de construcción en latón y fluoroelastómero, ofrece una excelente compatibilidad con una amplia variedad de fluidos y una larga vida útil en condiciones exigentes.

---

Características

• Interruptor de presión diferencial para líquidos y gases compatibles.
• Rango de ajuste de 2.5 a 10 PSI.
• Contacto eléctrico SPDT de acción rápida.
• Ajuste externo del punto de activación.
• Protección IP65 (UL Tipo 4X) para ambientes industriales.
• Presión estática máxima de 200 psig (13.8 bar).
• Bloque de terminales removible para una instalación rápida.
• Conexión de proceso 1/4″ NPT hembra.
• Carcasa robusta de aluminio con cubierta de policarbonato.
• Alta repetibilidad de ±2 % de la escala completa.
• Apto para aplicaciones en interiores y exteriores.

---

Especificaciones técnicas

Información general

• Marca: Dwyer Instruments
• Serie: DX
• Modelo: DXW-11-153-1
• Tipo de equipo: Interruptor de presión diferencial Wet/Wet

Medición

• Rango de presión diferencial: 2.5 a 10 PSI
• Presión máxima de trabajo: 200 psig (13.8 bar)
• Repetibilidad: ±2 % del rango completo
• Ajuste del set point: Mediante tornillo externo

Materiales

• Conexión de proceso: Latón
• Diafragma: Fluoroelastómero
• Carcasa: Aluminio
• Cubierta: Acero inoxidable 300
• Alojamiento: Policarbonato

Conexiones

• Proceso: 1/4″ NPT hembra
• Conexión eléctrica: Bloque de terminales removible
• Salida eléctrica: SPDT

Condiciones de operación

• Temperatura de operación: -1 a 60 °C (30 a 140 °F)
• Grado de protección: IP65 / UL Tipo 4X
• Humedad máxima: 80 % sin condensación
• Peso: 0.54 kg (1 lb 3 oz)
• Certificaciones: CE y cULus.

---

Aplicaciones

El Interruptor de Presión Diferencial Dwyer DXW-11-153-1 es ideal para:

• Supervisión del estado de filtros.
• Monitoreo de flujo en sistemas hidráulicos.
• Verificación de funcionamiento de bombas.
• Sistemas de refrigeración (Chillers).
• Bombas de calor.
• Equipos de aire acondicionado.
• Sistemas HVAC.
• Automatización industrial.
• Sistemas de tratamiento de agua.
• Equipos de control de procesos.
• Protección de equipos industriales.
• Monitoreo de presión diferencial en líquidos y gases.
