Regulador De Presión MS
$182,906IVA Incluido
Elija la configuración que se ajusta a sus procesos o escribanos para que uno de nuestros asesores le brinde soporte vía WhatsApp.
Compra segura
Compra directamente en nuestra tienda online con medios de pago seguros.
Respaldo técnico
Equipos con garantía y acompañamiento de nuestro equipo especializado.
Envíos a todo Colombia
Recibe tu equipo en cualquier ciudad del país, con despacho seguro.
Descripción del producto

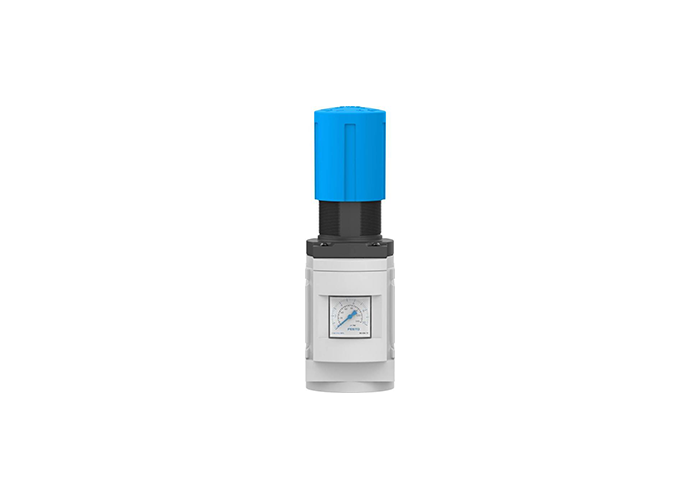

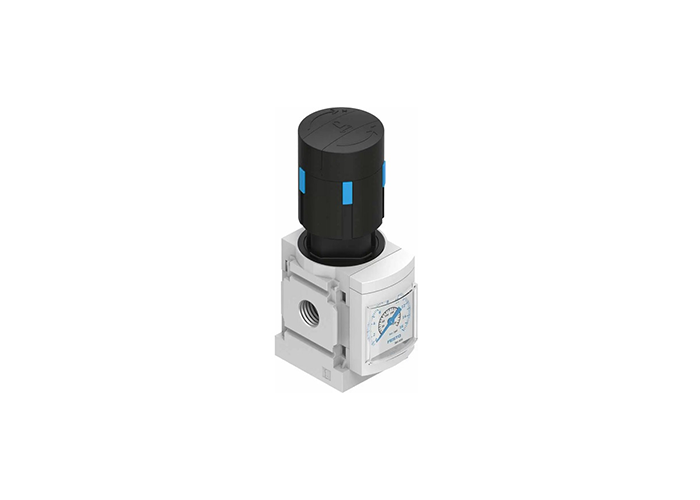

El regulador de presión Festo MS4-LR / MS6-LR, serie MS, está diseñado para mantener una presión de salida constante en sistemas neumáticos, compensando las variaciones de presión de entrada producidas por cambios en el consumo de aire.
Su construcción mediante regulador de membrana de accionamiento directo proporciona buenas características de regulación, baja histéresis y compensación de la presión primaria. Además, ofrece un gran caudal con poca caída de presión, por lo que resulta adecuado para sistemas de preparación y distribución de aire comprimido en automatización industrial.
Dependiendo del tamaño, conexión y rango seleccionado, la familia alcanza caudales nominales normalizados de hasta 7.500 l/min. El MS4 admite presiones de funcionamiento de hasta 14 bar, mientras que el MS6 alcanza hasta 20 bar.
Los reguladores están disponibles con diferentes rangos de ajuste, desde 0,3 hasta 16 bar, según la variante. También pueden configurarse con manómetro, sensor electrónico de presión, escape secundario, flujo inverso y diferentes sistemas de seguridad para evitar modificaciones involuntarias de la presión ajustada.
Características
- Marca Festo.
- Serie MS.
- Modelos principales MS4-LR y MS6-LR.
- Regulador neumático de presión.
- Construcción mediante regulador de membrana de accionamiento directo.
- Mantiene constante la presión de salida.
- Compensación de las variaciones de presión de entrada.
- Flujo inverso disponible.
- Disponible con o sin escape secundario.
- Caudal nominal de hasta 7.500 l/min.
- Presión de funcionamiento de hasta 20 bar.
- Temperatura de trabajo de -10 a +60 °C.
- Cuatro rangos de regulación disponibles según variante.
- Montaje en línea.
- Montaje en panel frontal.
- Posición de montaje indistinta.
- Dos conexiones para manómetros.
- Sensor electrónico de presión opcional.
- Manómetro opcional.
- Botón giratorio con enclavamiento.
- Opción para asegurar el ajuste mediante candado.
- Variante con cerradura integrada.
- Variante EX4 disponible para determinadas zonas con peligro de explosión.
- Clase de resistencia a la corrosión CRC 2.
- Certificación c UL us – Recognized (OL).
- Materiales conformes con RoHS.
Rangos de regulación de presión
La familia permite seleccionar diferentes rangos según las necesidades de la instalación:
| Código | Rango de regulación |
|---|---|
| D5 | 0,3 a 4 bar |
| D6 | 0,3 a 7 bar |
| D7 | 0,5 a 12 bar |
| D8 | 0,5 a 16 bar* |
*El rango D8 está disponible para determinadas configuraciones MS6. La ficha también establece limitaciones específicas cuando se utilizan sensores de presión o determinadas certificaciones.
Caudal nominal
El caudal depende del tamaño, la conexión neumática y el rango de regulación seleccionado.
| Modelo / conexión | D5 | D6 | D7 | D8 |
|---|---|---|---|---|
| MS4 – G⅛ | 1.200 l/min | 1.150 l/min | 1.000 l/min | — |
| MS4 – G¼ | 2.100 l/min | 1.800 l/min | 1.700 l/min | — |
| MS6 – G¼ | 2.400 l/min | 3.000 l/min | 2.700 l/min | 2.200 l/min |
| MS6 – G⅜ | 5.500 l/min | 5.800 l/min | 4.500 l/min | 4.000 l/min |
| MS6 – G½ | 7.500 l/min | 6.500 l/min | 5.500 l/min | 4.500 l/min |
Estos valores corresponden a las condiciones de medición establecidas por Festo en la ficha técnica.
Especificaciones técnicas
| Especificación | MS4-LR | MS6-LR |
|---|---|---|
| Marca | Festo | Festo |
| Serie | MS | MS |
| Tipo | Regulador de presión | Regulador de presión |
| Construcción | Regulador de membrana | Regulador de membrana |
| Accionamiento | Directo | Directo |
| Presión de funcionamiento | 0,8 a 14 bar | 0,8 a 20 bar |
| Caudal nominal máximo indicado | 2.100 l/min* | 7.500 l/min* |
| Conexiones en cuerpo | G⅛ o G¼ | G¼, G⅜ o G½ |
| Temperatura ambiente | -10 a +60 °C | -10 a +60 °C |
| Temperatura del fluido | -10 a +60 °C | -10 a +60 °C |
| Temperatura de almacenamiento | -10 a +60 °C | -10 a +60 °C |
| Histéresis máx. | 0,25 bar | 0,25 bar |
| Posición de montaje | Indistinta | Indistinta |
| Peso estándar | 225 g | 730 g |
| Resistencia a corrosión | CRC 2 | CRC 2 |
*El caudal exacto depende de la conexión y del rango de regulación.
Funcionamiento
El regulador Festo MS-LR recibe el aire comprimido procedente de la red neumática y reduce la presión de entrada hasta el nivel seleccionado en la salida.
Una vez ajustada la presión mediante el botón giratorio, el mecanismo de membrana actúa para mantenerla lo más constante posible aunque existan variaciones en la presión de alimentación o en el consumo de aire aguas abajo.
La ficha técnica destaca precisamente la compensación de la presión primaria, la baja histéresis y la capacidad de manejar grandes caudales con poca caída de presión.
Además, algunas configuraciones incorporan flujo inverso, permitiendo descargar el aire desde la salida 2 hacia la entrada 1. También existen versiones con descarga secundaria.
Medio de funcionamiento
Los reguladores están diseñados para trabajar con:
- Aire comprimido según ISO 8573-1:2010 [7:4:4].
- Gases inertes.
También es posible utilizar aire comprimido lubricado. En ese caso, Festo indica que posteriormente debe continuarse utilizando aire lubricado.
Materiales
La vista en sección de la página 13 identifica los principales materiales utilizados en la construcción del regulador:
| Componente | Material |
|---|---|
| Cuerpo | Fundición inyectada de aluminio |
| Botón giratorio | PA / POM |
| Botón con cerradura E11 | Aluminio |
| Membrana | NBR |
| Tapa inferior | PET |
| Muelle | Acero |
| Juntas | NBR |
Los materiales cumplen con RoHS. La misma página incluye las curvas de caudal de las distintas variantes MS4 y MS6 en función de la presión secundaria.
Aplicaciones
El regulador de presión Festo MS4/MS6-LR es adecuado para:
- Sistemas de aire comprimido.
- Automatización industrial.
- Unidades de mantenimiento neumático.
- Regulación de presión para cilindros neumáticos.
- Alimentación de válvulas neumáticas.
- Maquinaria industrial.
- Líneas automáticas de producción.
- Equipos de ensamble.
- Sistemas de manipulación.
- Máquinas de empaque y embalaje.
- Tableros y gabinetes neumáticos.
- Sistemas de control de presión.
- Equipos OEM.
- Redes industriales de aire comprimido.
- Protección de componentes neumáticos frente a presiones excesivas.
- Sistemas que requieren una presión secundaria estable.
| Peso | 03 kg |
|---|---|
| Dimensiones | 5 × 7 × 7 cm |
| Rango de presión |
